touches externes PRINT, TARA, START - version de terminal avec 4 entrées/4 sorties (ports M12 8P), module de plate-forme de balance supplémentaire - max. 3 pièces, paramètres métrologiques comme dans la plateforme principale

Alimentation

100 – 240 V AC 50/60 Hz

Prise de courant maximale

75 W

Nombre maximal d'échelons de transducteur tensometrique

8388608

Nombre maximal d'échelons de légalisation

6000 e

Tension d'alimentation sur le transducteur tensometrique

0,4 µV

Pression maximale sur un échelon de légalisation

3,25 µV

Impédance minimale de transducteurs tensometriques

80 Ω

Impédance maximale de transducteurs tensometriques

1200 Ω

Tension d'alimentation sur le transducteur tensometrique

Augmentation maximale de signal

19,5 mV

Connexion de senseurs tensometriques

4 ou 6 câble

Température du travail

0 – +40 °C

Température de stockage

-20 – +60 °C

Humidité relative d'air

10% – 85% RH sans condensation

Panel tactile

capacitif

Boîtier

Acier inoxydable

Système opérationnel

Microsoft Windows 11 IoT

Processeur

Intel® Celeron® J6412

Chipset

Intel® UHD Graphics for 10th Gen Intel® Processors

Mémoire

16 GB RAM

Mémoire de données

SSD 512 GB

Dimensions d'appareil L x P x H

490×310×200 mm

Dimensions de colis L x P x H

560×360×240 mm

Masse nette

10,5 kg

Masse brute

12 kg

Vue d’ensemble

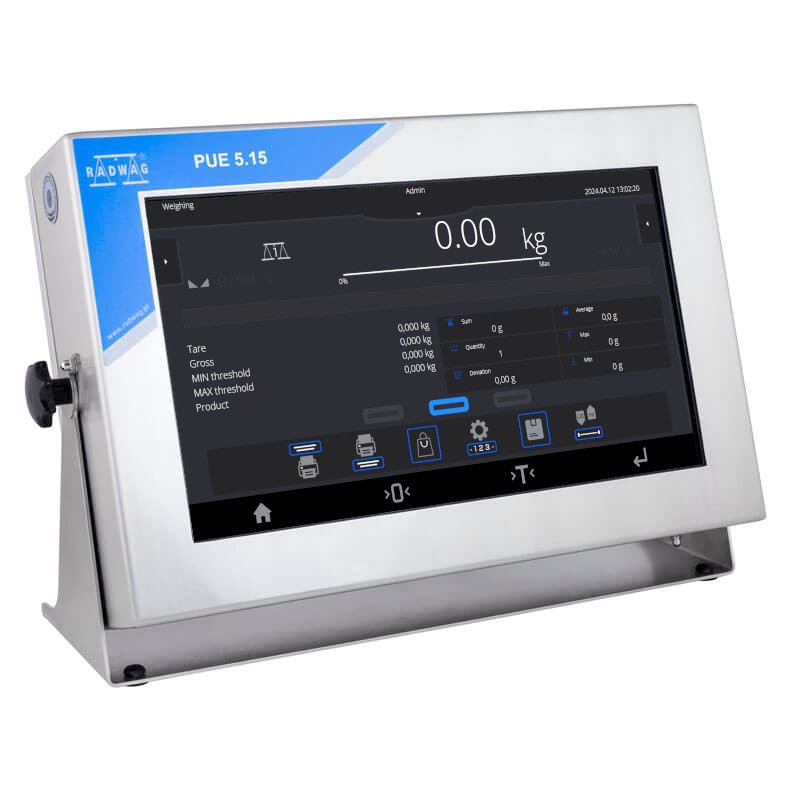

Terminal de pesage PUE 5.15C

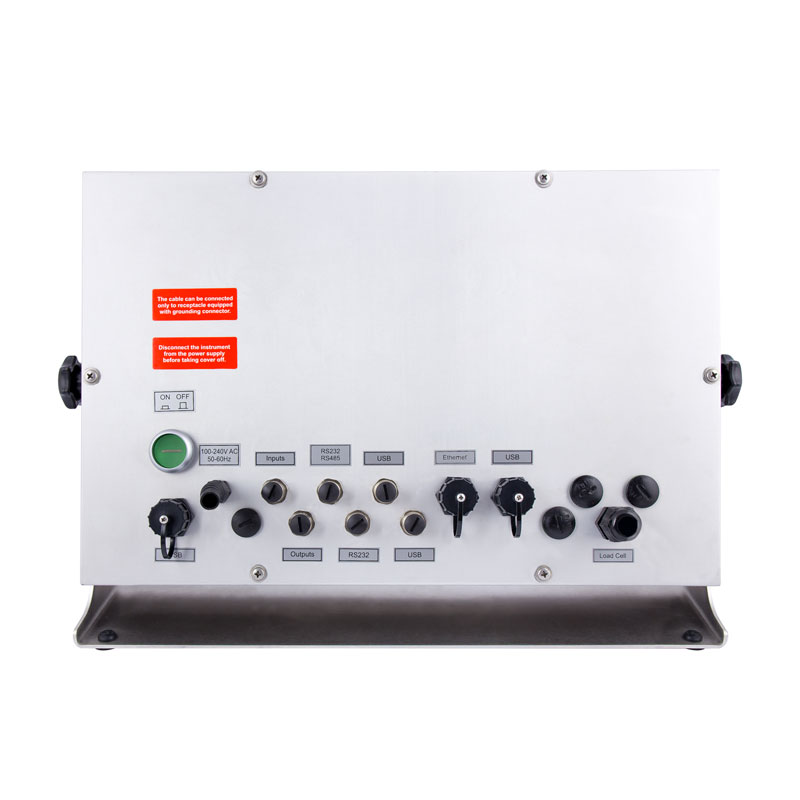

Le terminal de pesage PUE 5.15 est conçu pour les constructions de balances de la résolution maximale de 6000 e. Le terminal de pesage est réalisé en acier inoxydable et a l’herméticité IP 66 / 67 / 69. Il est alimenté d’un tension 100 ÷ 240 V AC, 50 ÷ 60 Hz. En version standardisée le terminal est équipé d’interfaces : 2 x RS2332, 1 x RS485, 2 x Ethernet, 4 x USB 2.0. Le terminal de pesage PUE 5.15 peut être élargié de 3 modules de balance supplémentaires par une addition de module d’une plate-forme de balance supplémentaire. Cela permet de desservir 4 plate-formes de balance en même temps.

Objectif

Le terminal de pesage PUE 5.15 est un instrument de balance multifonctionnel. Il possède des avantages d’un ordinateur PC et d’une balance. Le terminal marche sur la base du système operationel Windows. Une installation d’un logiciel convenable permet d’adapter des appareils aux demandes et aux besoins individuels des clients.

Dans les systèmes de dosage et de formulation le terminal rend possible une application de beaucoup de plate-formes de balance, leurs utilisations simultanées et le contrôle de tous ces processus. Le système de dosage et de formulation construit sur la base de terminal PUE 5 ne demande pas un ordinateur PC supplémentaire. La transmission de bases de données se déroule à l’aide d’un panel tactile ou d’un clavier PC.

Application :

Le terminal PUE 5.15 trouve une vaste application dans les constructions de balances industrielles tensometriques. Il est appliqué dans les systèmes de pesages variés qui sont surveillés à l’aide d’un logiciel grâce à l’application du module Ethernet. Il donne aussi la possibilité de connecter plus grand nombre de plate-formes de pesage aux terminaux industriels.

Logiciel

L’application de base du terminal PUE 5.15 dessert le module de pesage, remplit la fonction d’un afficheur de balance et d’un pupitre pour la desservice d’une balance. Dans le standard, le terminal est équipé de l’application PUE 5 Core, qui permet l’ajustage, la lecture de masse et la configuration des paramètres de la balance, ainsi que le tarage et la mise à zéro. De plus, l’application fonctionne avec le module E2R Registre du logiciel E2R System.

L’utilisation du système Windows, couramment utilisé, et des composants de programmation fournis par RADWAG garantit flexibilité et intégration avec divers systèmes informatiques. Grâce à l’ordinateur personnel intégré, le terminal fonctionne aussi bien en réseau qu’en monoposte.

Type des écrans appliqués :

PUE 5.15C – écran tactile capacitif. Degré de la protection IP 66 / 67 / 69. Haute qualité de la luminosité (intensité) et de la lisibilité de l’écran. Haute résistance contre l’humidité, la poussière et les chocs mécaniques. Précision magnifique de la détection de la touche, la détection de beaucoup de points de la touche (multi-touch).

Terminal PUE 5 peut coopérer avec les systèmes de balance suivants :

• Système de comptage,

• Système d’étiquetage,

• Systèeme de dosage,

• Systèeme de formulation.
