Terminal de pesage PUE HY10
Cette image est pour référence seulement.
Exit
Cette image est pour référence seulement.
Disponibilité:
En stock
Délai de livraison:
15 jours ouvrables
Prix:
3352.80
EUR
avec 20% TVA, frais de port non inclus
Sélectionnez
une variante:
une variante:
Terminal de pesage PUE HY10
- Terminal de pesage PUE HY10
Options:
Module RS 232 (121.20 EUR)
Module RS 485 (312.00 EUR)
Wi-Fi d'interfaces (297.60 EUR)
Module 12E/12S (312.00 EUR)
Module 4E/4S (49.20 EUR)
Module EtherNet/IP (1293.60 EUR)
Module de plateforme supplémentaire DP-6
(328.80 EUR)
Module de sortie analogique 0-20mA, 4-20mA, 0-10V
(343.20 EUR)
Supplément module RES (module d'extension du protocole SI) (478.80 EUR)
Supplément pour module RDA (Data Access Module) (478.80 EUR)
Supplément pour module Audit Trail (201.60 EUR)
Module Workflow - licence perpétuelle (201.60 EUR)
pcs
Ajouter au panier
Nous sommes proches de vous.
RADWAG France
9 Avenue Gambetta
Cholet 49300
+33 241854322
RADWAG France
9 Avenue Gambetta
Cholet 49300
+33 241854322
Déclarations de conformitéCode:
WX-008-0027
CE
2 ans de garantie
Fiche de données
Classe de précision OIML
II ou III
Afficheur
10,1″ graphique couleurs écran tactile
Degré de protection
IP 66 / 67 / 69
Interface de Communication
2×RS232, 2×USB-A, Ethernet, 4 IN / 4 OUT (numériques)
Interfaces optionnelles
module Wi-Fi® 802.11 b/g/n, module Profibus (DP SLAVE), module RS485, module PROFINET (RJ45), module de sorties analogiques (4-20mA, 0-20mA, 0-10V) , 12IN / 12OUT (IN – 5-24 VDC, OUT – max 30 VDC, 0,5 ADC)
Nombre maximal d'échelons de légalisation
6000 e
Tension d'alimentation sur le transducteur tensometrique
0,4 µV
Pression maximale sur un échelon de légalisation
3,25 µV
Impédance minimale de transducteurs tensometriques
50 Ω
Impédance maximale de transducteurs tensometriques
1200 Ω
Tension d'alimentation sur le transducteur tensometrique
5V DC
Augmentation maximale de signal
19,5 mV
Connexion de senseurs tensometriques
4 ou 6 câble + ekran
Température du travail
-10 – +40 °C
Humidité relative d'air
10% – 85% RH sans condensation
Panel tactile
capacitif
Clavier
panel tactile
Boîtier
Acier inoxydable
Système opérationnel
Linux
Processeur
quad-core 64-bit Cortex-A53 1,2 GHz
Mémoire
RAM 1GB LPDDR2
Mémoire de données
16 GB (micro SD)
Dimensions d'appareil L x P x H
357×275×120 mm
Dimensions de colis L x P x H
420×350×230 mm
Masse nette
5,4 kg
Masse brute
6,5 kg
Nombre maximal de plate-formes desservies
4
Vue d’ensemble

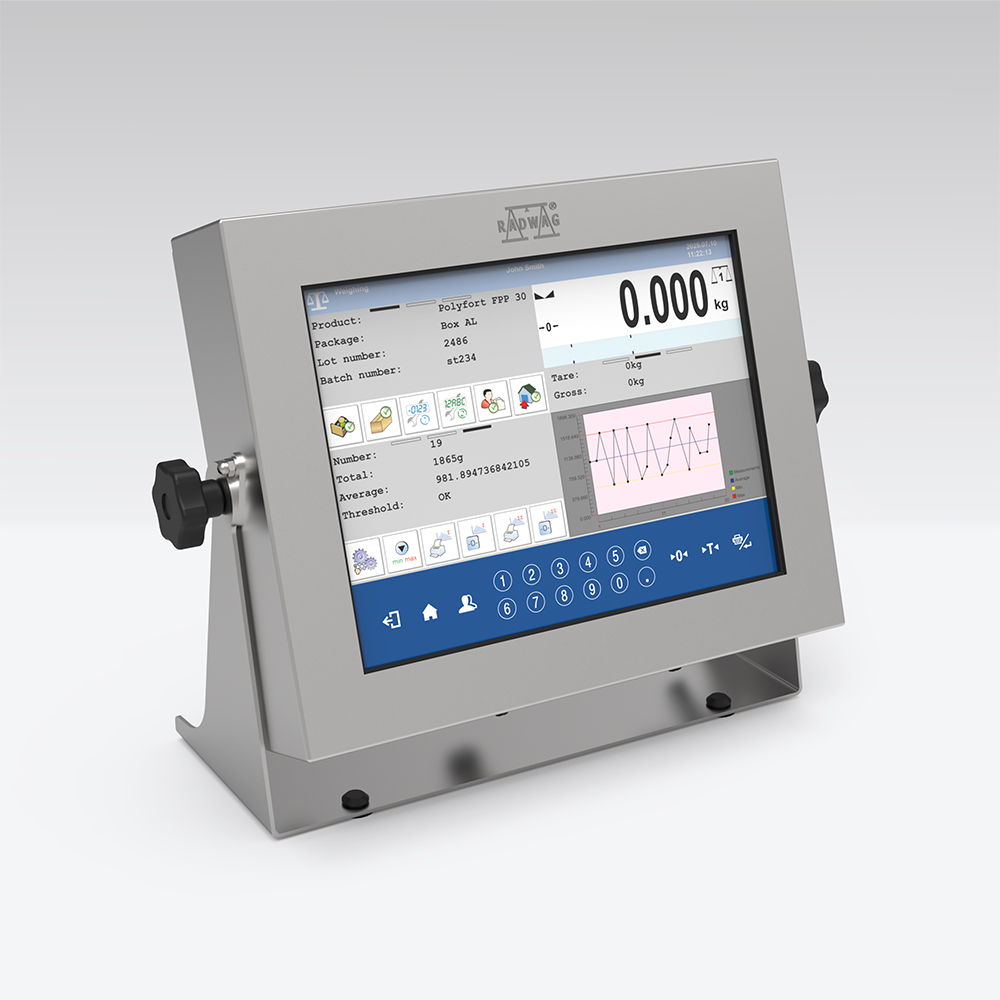

Terminal de pesage PUE HY10
Le PUE HY10 est un terminal aux fonctionnalités étendues. Il combine les fonctions d’un indicateur de pesage pour plateformes mono- et multi-capteurs à jauges de contrainte avec un terminal avancé pour la collecte, l’analyse et le traitement des résultats de mesure du poids.
Les données de mesure
peuvent provenir des plateformes à capteurs (convertisseur A/D interne), de plateformes HRP haute résolution, ainsi que de balances et modules de pesage supplémentaires. Grâce à ses nombreuses fonctionnalités, à une large gamme d’interfaces de communication (avec possibilité d’extension), à sa compatibilité avec une vaste gamme de plateformes de pesage et à son boîtier en acier inoxydable offrant un haut niveau de protection, ce terminal est idéal pour les balances et systèmes de pesage industriels multifonctionnels.
Construction
Le boîtier, fabriqué en acier inoxydable AISI 304, offre un haut niveau de protection (IP66/67/69) et permet un fonctionnement dans des environnements industriels difficiles, caractérisés par des niveaux élevés d’humidité et de poussière. Il répond également aux exigences d’hygiène strictes des industries agroalimentaire et pharmaceutique.

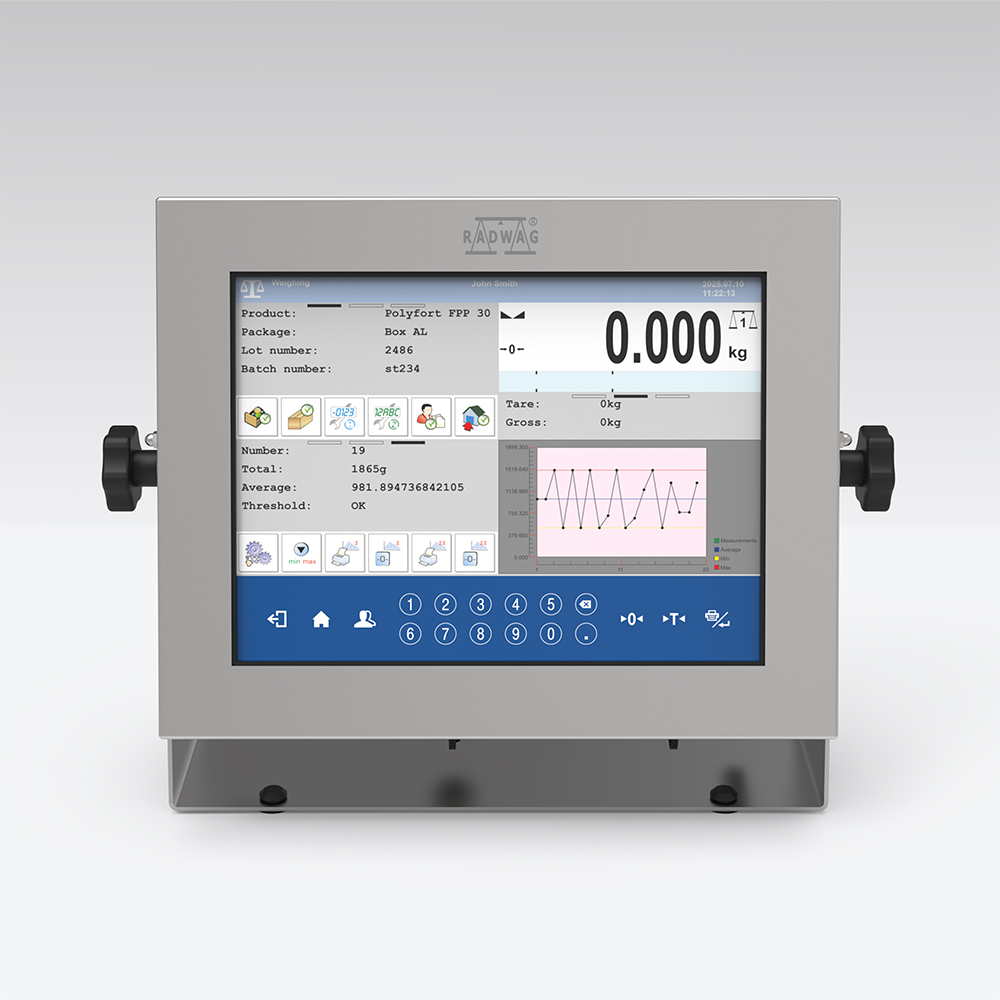

La face avant du terminal constitue un écran graphique couleur tactile de 10,1 pouces (25,7 cm) et d’une résolution de 1024 x 600 pixels, avec des boutons de fonction et pavé numérique supplémentaires. Son utilisation est simple et intuitive grâce à une interface conviviale.
Boîtier

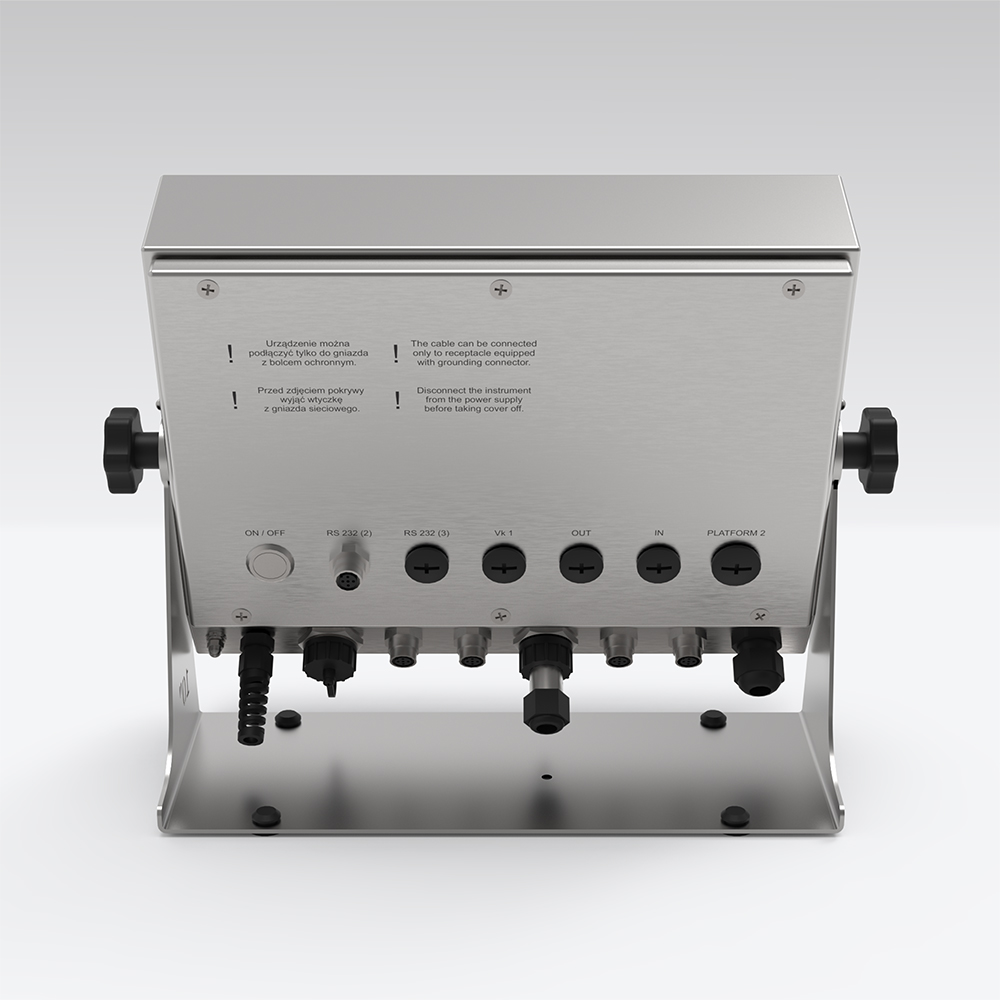

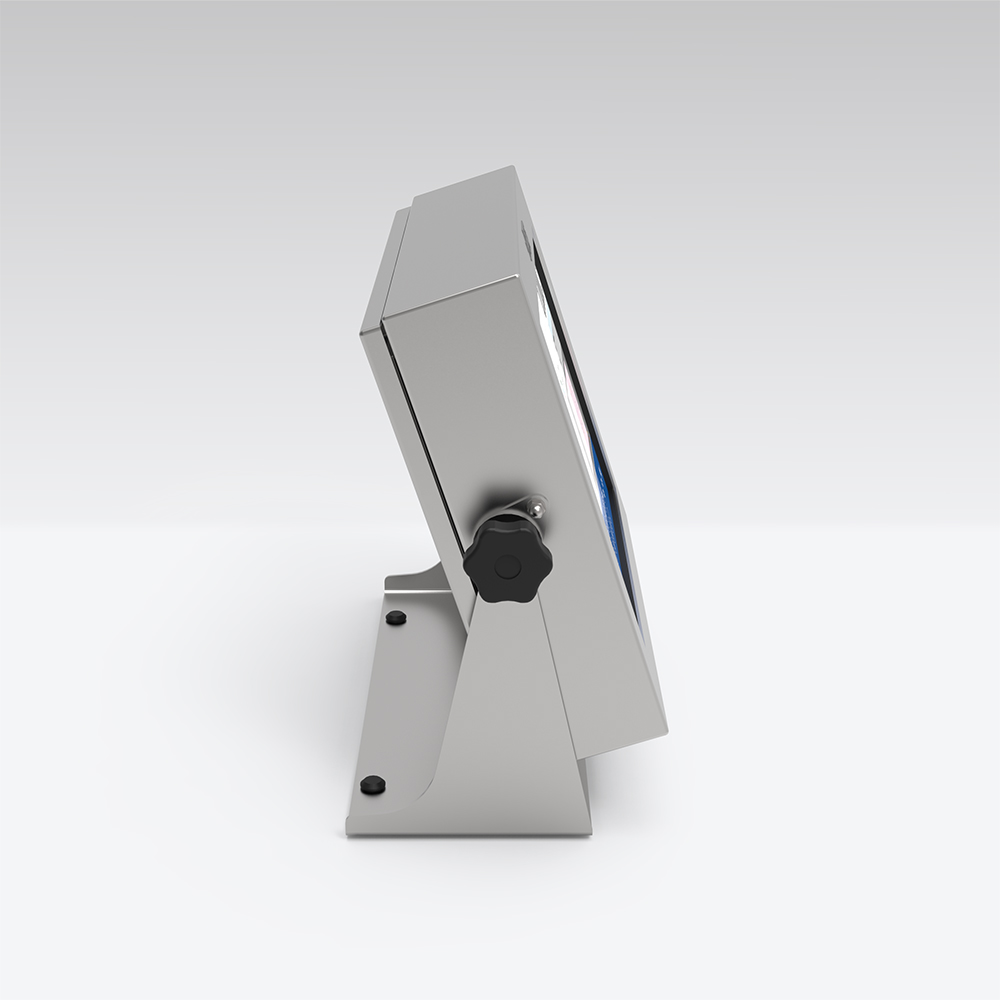

L’arrière du boîtier abrite des interfaces de communication étanches. En plus, il est doté d’une poignée robuste permettant de le poser sur toute surface plane et horizontale ou de le fixer au mur, avec une inclinaison réglable.
La version de base du terminal prend en charge une plateforme de pesage à jauges de contrainte analogique. Avec le module DP-6 optionnel, ça peut être porté à deux. Par contre, via les interfaces numériques RS232 ou TCP/IP cette extension peut aller même jusqu’à quatre plateformes. Il suffit d’en connecter encore deux supplémentaires (par exemple: des plateformes HRP haute résolution, des modules de pesage ou des balances externes).
Logiciel multifonctionnel
Les fonctionnalités avancées du logiciel, plus performantes que celles des autres terminaux RADWAG, permettent la mise en œuvre de processus de pesage complexes, notamment de comptage de pieces, dosage, étiquetage, recettes, pesage de camions, écarts, contrôle statistique de la qualité (SQC) et contrôle des préemabllages (PGC).
Le système d’information, basé sur MySQL (utilisateurs, produits, pesées, emballages, recettes, clients, étiquettes, dosages et rapports), offre des fonctionnalités étendues de collecte, de traitement et de partage de données, même en cas d’utilisation intensive du terminal. Ce dernier constitue ainsi une solution idéale pour la collecte et le traitement des données de pesage utilisés dans les processus de production.
Le logiciel du terminal PUE HY10 prend en charge la coopération avec de nombreux périphériques, tels que: imprimantes d’étiquettes, lecteurs de codes-barres, tags RFID, colonnes de signalisation et boutons de commande externes, permettant une configuration flexible. L’écran personnalisable permet aux utilisateurs d’organiser les informations affichées, les bargraphes, les boutons et les éléments graphiques selon leurs besoins.
Interfaces de communication
La version standard du terminal est équipée d’interfaces RS232, USB, Ethernet et d’entrées/sorties numériques, ainsi que des protocoles de communication suivants : CBCP-03 (character-based communication protocol) et Modbus TCP/IP. La gamme d’interfaces peut être étendue de RS485 et des sorties analogiques (4-20 mA, 0-20 mA, 0-10V). On peut ajouter aussi 12 entrées/sorties supplémentaires, le Wi-Fi et les protocoles PROFIBUS, PROFINET et Ethernet/IP. Ces interfaces de communication assurent la cooperation avec des périphériques, systèmes de régulation et de contrôle automatiques et systèmes informatiques centraux.
